LED电源过压保护电路平时都有哪些作用?

文章来源: 振欢电子 人气:8261 发表时间:2020-05-12 16:55:35

在LED电源的保护电路设计过程中,过压保护电路的设置是必不可少的,能够有效的保障整个电源系统的正常运行。在今天的文章中,我们将会就LED电源过压保护电路的作用,进行简要介绍,同时还会为各位工程师们分享一种有效的过压保护电路设置方案。

  在LED电源的设计过程中,目前国内大多数的电源系统均采用恒流驱动方案。就稳流型电源来看,若负载发生断路,电流检测电阻两端的电压下降到零,一旦给定值不为零,调节器会使得输出电压急剧飙升至最大值,这对负载连接接触不良时是很危险的。对LED、半导体制冷等负载来说,过压发生时,最紧要的任务是保护负载,其次是保护开关功率管。

  为了有效的保护负载和开关功率管,在LED电源电路的设置过程中,我们有两种保护方法可以同时使用,一是放置双向TVS来实现对瞬间冲击电压的防护,另外一种办法就是当负载断路时让电源立即停止工作。

  首先来看第一种LED电源过压保护措施。众所周知,TVS是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时,它能以纳秒级的速度,将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值,有效地保护电子线路中的元器件免受各种浪涌脉冲损坏。还可将电阻与TVS串联,当TVS未击穿时,电阻上没有电流,若发生过压,TVS被击穿,电阻上有电流流过,产生压降,以此作为保护信号,送到PWM芯片的shutdown端,封锁PWM脉冲输出。第二种方法的设置情况,如下图所示:

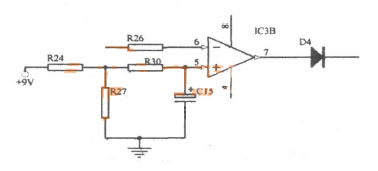

图为LED电源过压保护电路

  从上面的LED电源过压保护电路设置图中我们可以看到,在该系统中,R24和R27给运放同相输入端提供固定的小电压U+。R26为取样的负载电流输入。当负载发生断路时,运放反相输入端电压U-=0,因而U+>U-,运放输出电压为高电平,给出空载保护信号。同时将时间常数R30×C15与电源给定的时间常数配合调节,使得空载保护不发生误动作。
