多路输出电源的设计

为了消灭机架后面杂乱的电源适配器和拖线,多路输出电源适配器应尽可能设计得结构简单、紧凑,高效、稳定,拟定采用多个开关电源适配器模块。

电压的分级

网络设备的电源适配器共有10种,为了减少模块的种类,以便今后维护,必须对网络设备供电电压进行分析并分级,具体做法如下:①对于采用开关电源适配器的网络设备,直接选用相应输出电压的开关电源适配器模块供电;②对于采用整流电源和稳压电源适配器的网络设备,均可采用稳压电源供电,为了减轻网络设备内部稳压电路的负荷,在保证大于稳压电路最小工作压差的前提下,尽可能地采用较低的电压;③结合稳压电源适配器的输出电压范围,并比对标准开关电源模块的电压系列,列出的多路输出电源的5级电压,即5V、8.5V、15V、24V、48V。

输出路数的确定

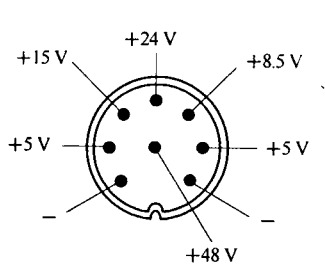

由于电源适配器及网络设备都分层放置在机架上,多路输出电源适配器也采用标准机箱制作。根据机架的高度,确定多路输出电源适配器的输出路数为15路,每路均可同时输出5级电压。为了使输出接线简洁、整齐,多路输出电源采用8芯航空插头插座(见图2),其中:2芯作电源负极;由于5V用电设备较多,且电流较大,2芯作5V正极;另4芯分别作为8.5V、15V、24V、48V的正极。

模块的选型
多路输出电源的核心部件是开关电源模块,其性能的优劣决定了多路输出电源的稳定性、可靠性。经过市场调研,并向制造厂家技术人员咨询,开关电源模块的选型最好遵循以下原则:
①产品由国内专业开关电源厂家生产;
②产品通过国际质量、安全认证;
③产品的机型尺寸执行国家标准,以便其损坏时可采购到不同厂家生产的同类型产品。
根据网络设备电源适配器的输出电压的分级,选定了5V、8.5V、15V、24V、48V标准开关电源模块。各开关电源模块的性能参数见表3。

表 3　多路输出电源适配器开关电源模块的参数
